Il primo software per la gestione della documentazione tecnica fotografica in ambiente CAD.

Se le tue foto NON SONO GEOTAGGATE, puoi posizionarle rapidamente nella planimetria,  semplicemente "trascinando" il file all'interno dell'area grafica.

La novità sta nel fatto che non viene inserita la foto, ma un simbolo grafico collegato ad essa.

Principali caratteristiche:
  • Inserimento di immagini formato jpg, png, tiff, bmp
  • Organizzazione delle foto in "cartelle"
  • Rinomina automatico dei nomi dei file
  • Riduzione automatica delle dimensioni dei file
  • Generazione del fascicolo fotografico sia in formato rtf (doc) che direttamente nel disegno, sulla base di un layout predefinito





vista foto



creazione fascicolo

Attraverso l'applicazione CAD, sarà possibile importare immagine e punti di vista per generare il fascicolo fotografico.
L'importazione rispetterà la struttura delle cartelle create nella APP e così il fascicolo fotografico che sarà strutturato sulla base delle cartelle

  • Possibilità di installazione su Tablet Windows. Nuovo menu per facilitare l'utilizzo dei comandi e della macchina fotografica per l'inserimento del simbolo allo scatto della foto.
Questa modalità operativa, consente di "completare" il rilievo fotografico operando direttamente sul file dwg.
Indicando la posizione del punto di vista direttamente nel disegno ed inserendo l'eventuale codifica della foto, una volta rientrati in ufficio, serviranno solo pochi minuti per realilzzare il fascicolo fotografico.
 tablet3

02 - scatta le foto

Scatta le foto

Puoi utilizzare qualsiasi dispositivo di acquisizione (macchina fotografica, smartphone, tablet)

Ma se utilizzi PhotoDrag, allora ottimizzerai il tuo lavoro strutturando le foto all'intermo delle cartelle Lavori

NON E' IMPORTANTE che tu imposti una risoluzione adeguata per ottimizzare la dimensione delle foto:

ci penserà caDDrag a ridimensionare le immagini ad una risoluzione adeguata sia per il fascicolo che per l'eventuale pubblicazione sul web

Scatta le tue foto avendo cura di annotare la posizione del punto di scatto per poi, una volta rientrato in ufficio, posizionare i punti di vista nella planimetria


03 - scarica le foto

Scarica le foto

Collega il tuo dispositivo al computer e scarica le foto in una cartella.

Ma se utilizzi PhotoDrag, allora potrai salvare le foto dei tuoi lavori automaticamente, utilizzando la rete Wifi opportunamente configurata.


04 - Trascina le tue foto

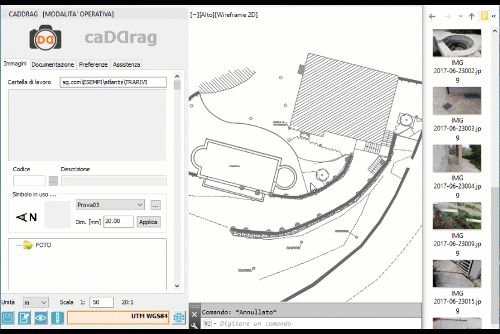

Trascina le tue foto

Apri il tuo CAD e contemporaneamente apri anche la cartella dove hai scaricato le foto.

Trascina, una alla volta, le foto dalla cartella all'ambiente grafico.

Indica il punto di vista ed inserisci l'eventuale didascalia (opzionale).

Puoi inserire anche un "codice" che potrà identificare l'appartenenza della foto ad una data categoria

Al resto ci penserà caDDrag

Troverai le foto, già rinominate, elencate nell'albero del pannello comandi.

Selezionando il nome della foto, vedrai l'anteprima nell'apposito spazio del pannello comandi.


05 - Organizza le tue foto

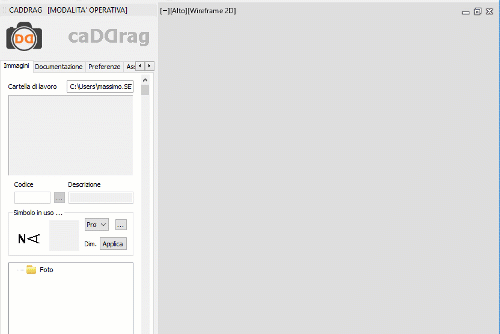

Organizza le tue foto

Se lo desideri, puoi creare delle cartelle per suddividere le foto e trascinarle all'interno di esse.

Per esempio:  se hai scattato delle foto ai locali interni di un edificio a più piani, puoi creare una struttura di cartelle,  corrispondenti ai piani, che conterranno le relative foto.

Ma se utilizzi PhotoDrag, allora avrai già organizzato le tue foto in cartelle e quindi potrai importare automaticamente struttura e foto.


06 - Crea il fascicolo fotografico

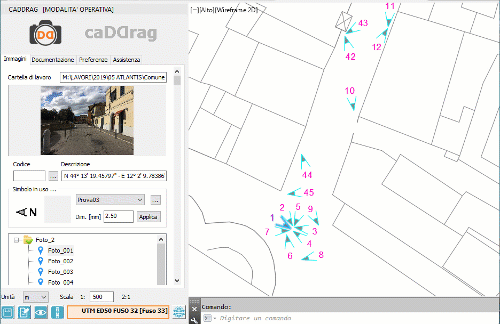

Crea il fascicolo fotografico

Creare il fascicolo fotografico? uno scherzo da ragazzi!

Seleziona il formato carta (A4 o A3) ed il layout che preferisci tra quelli proposti.

Al resto ci penserà caDDrag.

Le foto verranno automaticamente "alleggerite" per ridurre la dimensione del file finale, garantendo una buona qualità di stampa.

Le foto saranno impaginate secondo il modello prescelto e mostreranno il nome ed eventuale didascalia.

La generazione del file .rtf compatibile con Word e Open Office,  è totalmente automatica.

Potrai editare il file per inserire, ad esempio, il tuo frontespizio personalizzato o per apportare qualsiasi eventuale modifica.


07 - se possiedi la versione Plus

Inoltre potrai utilizzare tulle le funzionalità anche sul tuo Tablet Windows ...

Infatti, se installi caDDrag Desktop nel tuo Tablet Windows,  avrai il controllo della fotocamera direttamente dall'ambiente CAD.

In questo modo, potrai lavorare direttamente sulla pianta dell'edificio, potrai scattare le foto ed inserire il simbolo esattamente nel punto che indicherai sullo schermo.

Questo semplificherà e velocizzerà enormemente il tuo lavoro perchè non dovrai prendere appunti su carta per annotare i vari punti di vista.

Una volta rientrato in uffico, in pochi minuti realizzerai il fascicolo fotografico.

Ma se utilizzi PhotoDrag, potrai caricare nel tuo smartphone un PDF su cui posizionare i punti di scatto (base rilevo / pianta edificio) , disegnare una piantina da utilizzare come base del tuo rilievo, oppure ancora, potrai scattare una foto sulla quale annotare commenti e misure.

Anche questa modalità ti consentirà di ottimizzare il lavoro di rilievo che sarà poi completato in ufficio producendo il fascicolo fotografico



08 - e se possiedi la versione Pro ...

Se le tue foto sono Geotaggate...

allora potrai inserirle automaticamente nel Disegno o Mappa (impostando il Sistema Geografico) e anche pubblicarle su Google Earth.

Ma se utilizzi PhotoDrag, potrai facilmente catalogare ed organizzare le tue foto

ecco cosa devi fare:

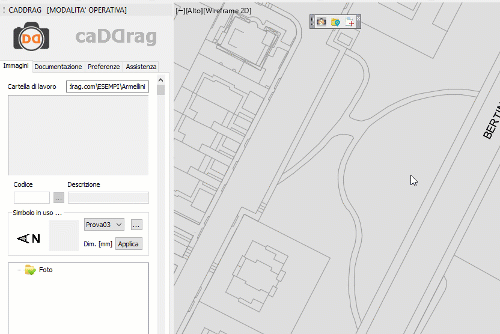

Una volta caricate le foto in una cartella del tuo disco, apri caDDrag, posizione il cursore nell'area della struttura ad albero e clicca sul tasto destro del mouse; dal menu a tendina seleziona "Carica foto geotaggate"

Seleziona la cartella dove hai scaricato le foto e clicca su OK
Tutte le foto saranno inserite automaticamente


09 - conversione coordinate

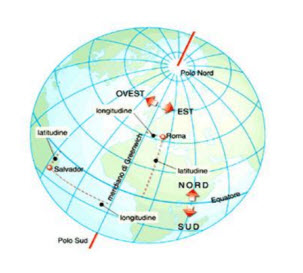

Per default caDDrag esegue automaticamente la conversione delle coordinate da Geografiche a Piane UTM WGS84 - Fuso di appartenenza.

Nel caso tu disponga di carte tecniche o rilevi georeferenziati sulle quali inserire i punti di vista delle tue foto, dovrai selezionare il tipo di sistema di coordinate da utilizzare per la conversione.

 Le carte italiane sono agganciate a diversi sistemi geografici e quindi devi selezionare quello corrispondente alla tua carta.

Sono possibili conversioni da:

  • GEOGRAFICHE (WGS84) a PIANE Universal Transverse Mercator (UTM) System - Fuso di appartenenza o di sovrapposizione (32 / 33)
  • GEOGRAFICHE (WGS84) a PIANE UTM-ED50 (European Datum 1950) - Fuso di appartenenza o di sovrapposizione (32 / 33)
  • GEOGRAFICHE (WGS84) a Gauss-Boaga - Fuso di appartenenza o di sovrapposizione (Ovest / Est)

Inoltre, è possibile importare anche le sole coordinate geografiche (senza la foto)  da un file di testo (csv) e generale il file kml per la pubblicazione del rilievo e/o progetto su Google Earth.

Compatibile con                                           Politiche commerciali                             Versioni

Piattaforme CAD:

  • AutoCAD LT 2011-19sp1
  • AutoCAD FULL 2010-20
  • GstarCAD 2017-20
  • ZWCad 2020

Sistemi Operativi:

  • Windows 7 32/64bit
  • Windows 10 32/64bit
